Vöruyfirlit

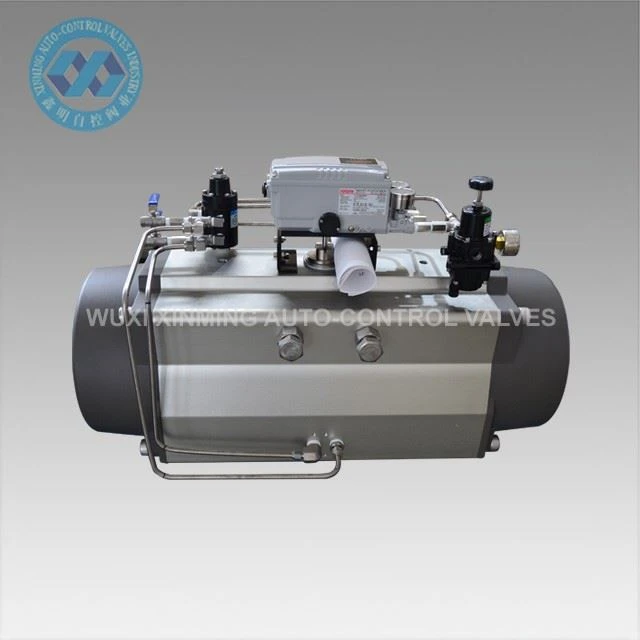

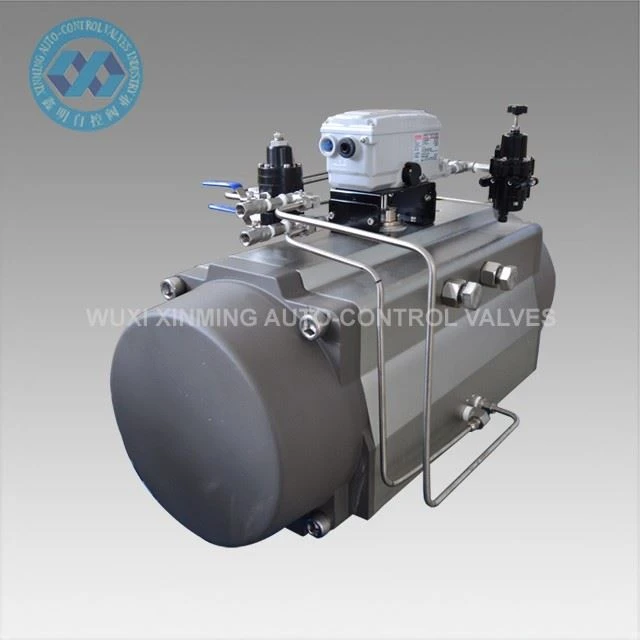

Tvöfaldur verkandi rekki og tússpenni loftvirki er hannaður til að gera sjálfvirkan fjórðungs-kúluloka og fiðrildaloka í iðnaðarleiðslukerfum. Það veitir áreiðanlega loftstýringu fyrir 0 gráðu –90 gráðu ventilaðgerð og er samhæft við staðlaða uppsetningarviðmót eins og ISO 5211 og NAMUR VDI/VDE 3845.
Það er mikið notað í sjálfvirknikerfum í iðnaði þar sem þörf er á stöðugri og staðlaðri ventlavirkjun.
Tæknileg færibreyta
| Vöruheiti | Pneumatic Rotary Actuator |
| Vörumerki | XM og OEM er einnig samþykkt |
| Stærð stýris | 32mm-400mm |
| Snúningshorn | 0 gráður ~ 90 gráður |
| Vinnuhitasvið |
-20 gráður ~ +80 gráður (venjulegt) -40 gráður ~+80 gráður (lágt hitastig) -15 gráður ~ 150 gráður (hár hiti) |
| Loftþrýstingur | 0,2~0,8MPa, 10Mpa hámark |
| Topp tenging | VDI/VDE3845 NAMUR |
| Botntenging | ISO 5211 og DIN 3337 |
| Efni | Ál ál |
| Uppbygging | tannstangir, tvískiptur stimplar |
| Yfirborðsmeðferð líkamans á stýrisbúnaði | harð anodized |
| Litur endaloka | svart grár, svartur, dökkblár, himinblár, rauður, appelsínugulur, grænn osfrv. |
| Vottun | CE, ATEX, SIL3, ISO9001:2016 |
XM Tvöfaldur virkandi loftsnúningsstýribúnaður ÚTTAKA TAFLA
|
Fyrirmynd |
Inntaksloftþrýstingur (eining: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Loftþrýstingsúttakstog (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Eiginleikar
- Tvöfaldur tannhjólahönnun tryggir stöðuga loftknúna opnunar- og lokunarstýringu-.
- 0 gráður –90 gráður fjórðungs-snúningsútgangur fyrir kúluventla og fiðrildaloka.
- Stimplabygging með tvöföldum rekki bætir togjafnvægi og dregur úr vélrænni streitu.
- Harður anodized ál líkami veitir tæringarþol í iðnaðarumhverfi.
- NAMUR VDI/VDE 3845 og ISO 5211 festing fyrir beina uppsetningu án millistykki.
- Breitt hitastigsvalkostur fyrir staðlaðar og erfiðar vinnuaðstæður.
- OEM aðlögun í boði fyrir tog, stærð og litakröfur.
- CE, ATEX, SIL3, ISO9001 vottað fyrir sjálfvirkni í iðnaði.
Umsókn
- Sjálfvirkni kúluloka í olíu- og gasleiðslum
- Fiðrildalokastýring í vatnshreinsistöðvum
- Stýrikerfi fyrir efnavinnsluflæði
- Gufu- og vökvastýringarkerfi orkuvera
- Matvæla-, drykkjar- og lyfjaframleiðslulínur
- Almenn iðnferli sjálfvirkni
Framboðsgeta
Framboðsgeta: 10000 einingar á mánuði Pneumatic Rotary Actuator

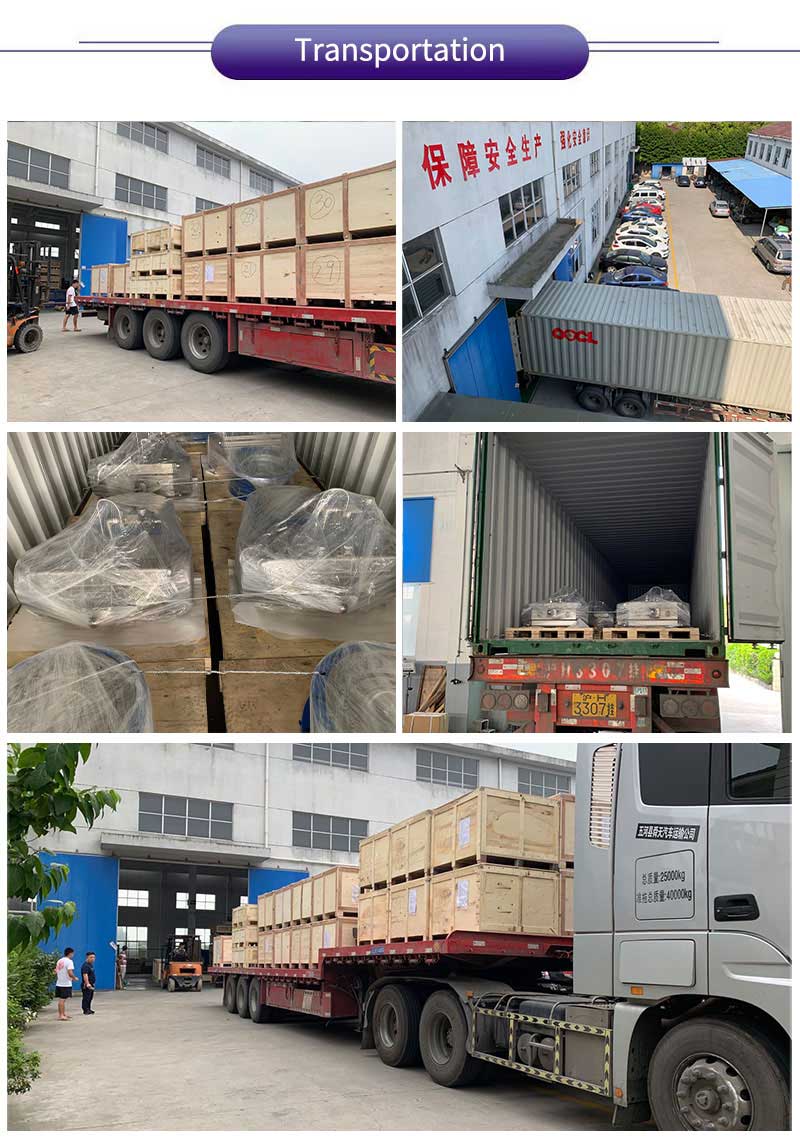

Pökkun og afhending
Upplýsingar um pökkun:
1). aðskilin öskju með froðupakkningu inni
2). krossviðarhylki fyrir sjóflutninga
3). Krossviðarbretti fyrir flugsendingar
Brottfararhöfn: Shanghai, Ningbo osfrv. Kína
Leiðslutími:
|
Magn (einingar) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Áætlað Tími (dagar) |
Vörur á lager |
7 |
20 |
Á að semja |
