Samvinnuvinnu meginregla
Stjórnartengill:
PLC/Controller → Solenoid Valve Rafmagnsmerki → Þjappað loftrás rofi → Pneumatic Actuator Action (ON/OFF/Stillið).
Dæmigert ferli:
Solenoid loki fær afl, skiptir gasstígnum og þjappaða loftið fer inn í stýrihólfið;
Þrýstingurinn ýtir stimplinum/þindinni, sem leiðir til vélrænnar tilfærslu;
Eftir rafmagnsbilun er segulloka lokinn endurstilltur, gasið er sleppt og stýrivélin snýr aftur í upphafsstöðu (Spring Return eða Reverse Gas Supply).
Hönnun kjarnauppbyggingar
Solenoid loki hluti
Loka líkamsgerð:
Tvístig Teig (2/3): Stjórna stakum hólknum (stak inntaka + útblástur).
Tvö staða Fimm-vegur (2/5): Stjórna tvöföldum starfandi strokkum (tvöföld inntaka + tvöfalt útblástur).
Akstur háttar:
Bein aðgerð: Lítið flæði beint drif (hratt svörun, hentugur fyrir hátíðni notkun).
Flugmannsstýrð: Loftþrýstingur aðstoðaði skiptingu (stórt flæði, háþrýstingssvið).
Sérstök hönnun:
Sprengingarvörn vafninga (ATEX vottað) fyrir eldfimt umhverfi;
Lítil orkunotkun (0. 5W ~ 1W) til að lengja endingu rafhlöðunnar;
Handvirk neyðarhnappur (er hægt að neyða til að breyta gasslóðinni ef um er að ræða rafmagnsbilun).
Passa við stýrimanninn
Staðall viðmóts: uppfyllir ISO 15407 eða NFPA forskriftir til að tryggja skjótan gas tengingu.
Rennslissamsvörun: Valve CV gildi verður að uppfylla kröfur um hraðann.

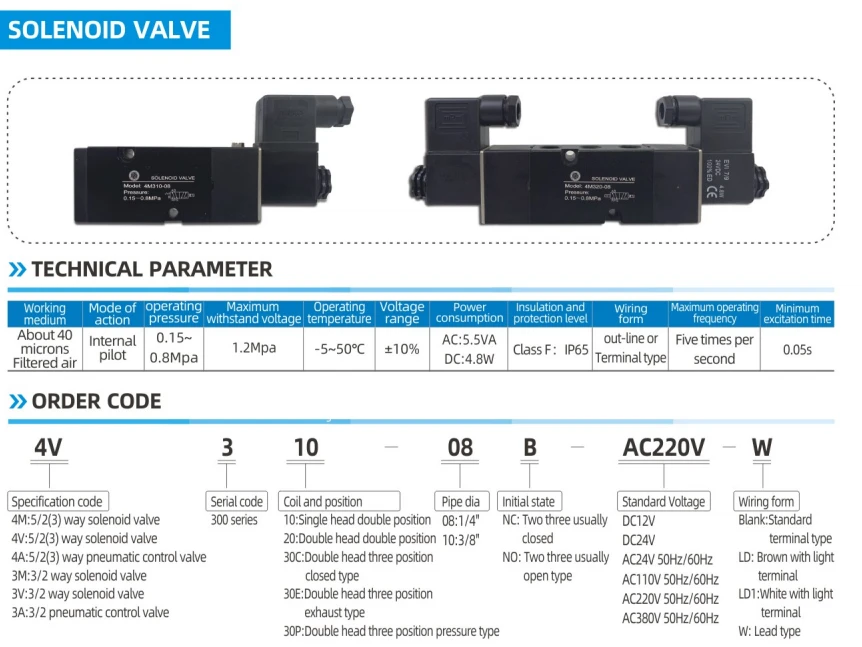

Lykilatriði í frammistöðu
Spenna eindrægni: DC 24V (almennt notað í iðnaði), AC 220V (hákorni atburðarás).
Viðbragðstími: Minna en eða jafnt og 50ms (háhraða loki getur náð 10ms, sem hefur áhrif á tíðni stýribúnaðarins).
Vinnuþrýstingssvið: {{0}}.
Verndunarflokkur: IP65 (rykþétt og vatnsheldur) sem hentar fyrir erfiðar vinnuaðstæður.
Líf hringrásar: Meira en eða jafnt og 10 milljónir sinnum (mikil áreiðanleiki iðnaðarhönnun).
Dæmigerð atburðarás umsóknar
Sjálfvirk stjórnun loki:
Fjarstýring og lokun olíuleiðslukúluloka;
Nákvæm rennslisstjórnun á reglugerðum í efnaplöntum.
Vélræn aðgerðakstur:
Sjálfvirk framleiðslulínu klemmu strokka klemmur;
Efni ýta og staðsetja umbúðavélar.
Öryggissamlæsingarkerfi:
Skerið fljótt loftframboðið við neyðar lokun (ESD);
Pneumatic neyðarlokun eldsventils.
