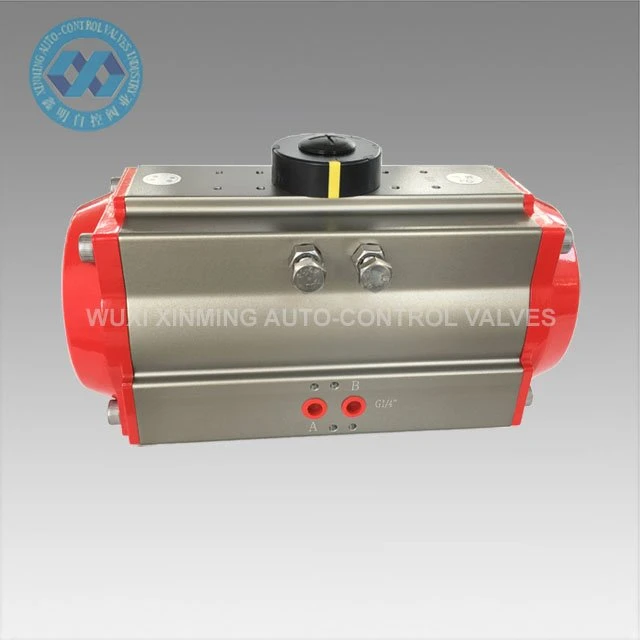

Pneumatic snúningsvélar nota þjappað loft til að búa til rekstrarorku. Sumar eru hannaðar til að fjarstýra lokum. Pneumatic snúningshreyflar eru endingargóðir, veita mikla krafta miðað við stærð þeirra og hægt að nota í hættulegu umhverfi.
Upplýsingar um vöru:
| Vöruheiti | Pneumatic Rotary Actuator |
| Vörumerki | XM og OEM eru einnig samþykkt |
| Stærð stýris | 32mm-400mm |
| Snúningshorn | 0 gráður ~ 90 gráður (± 5 gráður) |
| Vinnuhitasvið |
-20 gráður ~ +80 gráður (venjulegt) -40 gráður ~+80 gráður (lágt hitastig) -15 gráður ~ 150 gráður (hár hiti) |
| Loftþrýstingur | 0,2~0,8 MPa, 10 MPa að hámarki |
| Topp tenging | VDI/VDE3845 NAMUR |
| Botntenging | ISO 5211 og DIN 3337 |
| Efni | Álblöndu |
| Uppbygging | tannstangir, tvískiptur stimplar |
| Yfirborðsmeðferð líkamans á stýrisbúnaði | harð-anodized |
| Litur endaloka | svartur, svartur, dökkblár, himinblár, rauður, appelsínugulur, grænn osfrv. |
| Vottun | CE, ATEX, SIL3, ISO9001:2016 |

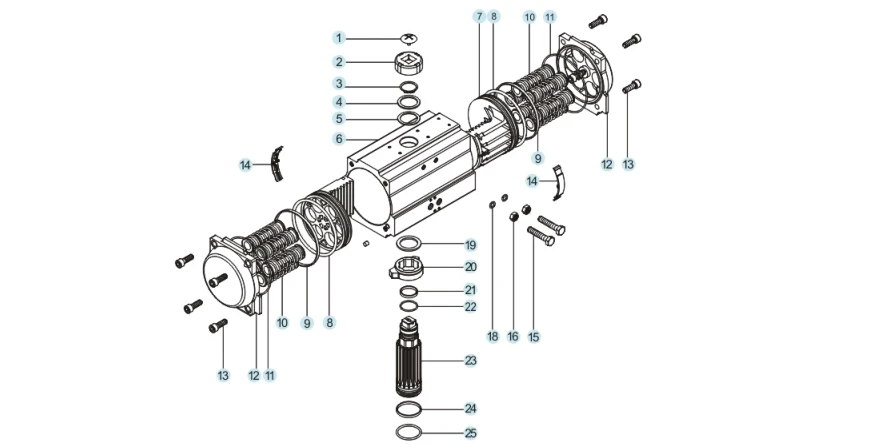

Varahlutir og efni:
| NEI. | Varahlutur | Magn | Efni | Ryðvarnarmeðferð | Valfrjálst efni |
| 1 | Vísarskrúfa | 1 | Verkfræðiplast | ||
| 2 | Vísir | 1 | Verkfræðiplast | ||
| 3 | Hringrás | 1 | Ryðfrítt stál | ||
| 4 | Þvottavél | 1 | Ryðfrítt stál | ||
| 5 | Ytri þétting | 1 | Tetraflúor | ||
| 6 | Cylinder líkami | 1 | Álblöndu | Harð oxun osfrv. | |
| 7 | Stimpill | 2 | Álblöndu | Harð oxun | Ryðfrítt stál |
| 8 | O-hringur með stimpli | 2 | NBR | VITON/kísill gúmmí | |
| 9 | Stimpill legur | 2 | Verkfræðiplast | ||
| 10 | Vorþing | 0-12 | Vorstál | Dýfa málningu | |
| 11 | Endalok O-hringur | 2 | NBR | VITON/kísill gúmmí | |
| 12 | Endalok | 2 | Álblöndu | Dufthúðun o.fl. | |
| 13 | Lokabolti | 8 | Ryðfrítt stál | ||
| 14 | Stimpill stýri | 2 | Verkfræðiplast | ||
| 15 | Stillanlegur bolti | 2 | Ryðfrítt stál | ||
| 16 | Stillanleg skrúfhneta | 2 | Ryðfrítt stál | ||
| 17 | Stillanlegt skrúfubil | 2 | Ryðfrítt stál | Valfrjálst | |
| 18 | Stillanlegur skrúfa O-hringur | 2 | NBR | VITON/kísill gúmmí | |
| 19 | Innri þétting | 1 | Verkfræðiplast | ||
| 20 | Myndavél | 1 | Blönduð stál | ||
| 21 | Efri bolslegur | 1 | Verkfræðiplast | ||
| 22 | O-hringur á efri skafti | 1 | NBR | VITON/kísill gúmmí | |
| 23 | Pinion | 1 | Blönduð stál | Nikkelhúðun / krómhúðun | Ryðfrítt stál |
| 24 | Neðri bolslegur | 1 | Verkfræðiplast | ||
| 25 | Neðri skaft O-hringur | 1 | NBR | VITON/kísill gúmmí |

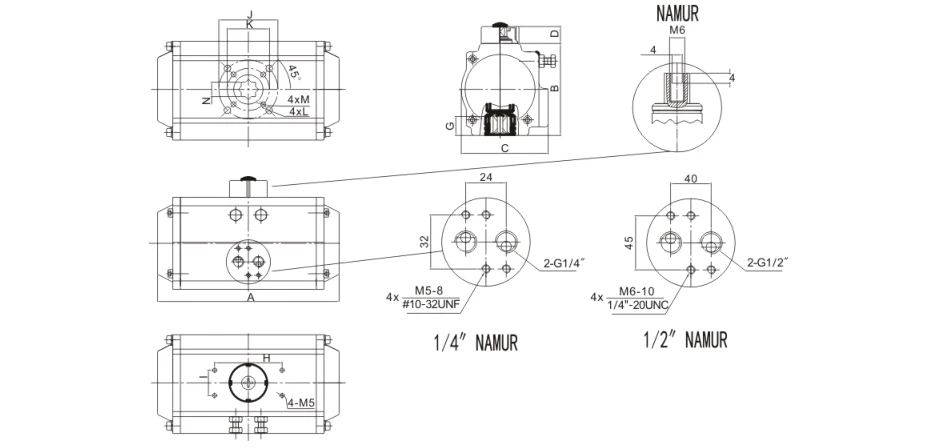

Stærðarmynd:
Vörulýsing:
| Fyrirmynd | A | B | C | D | H×I | G | N | J | K | L | M | Loft-viðmót |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Kostur
1) Allir mikilvægir varahlutir yrðu meðhöndlaðir með harðri anodization til að auka styrk þeirra að miklu leyti til að tryggja góða frammistöðu og endingartíma.
2) Öll ferli eru-mynduð í eitt skipti með CNC til að tryggja nákvæmni ferlisins og endingartíma.
Umsókn
Hægt er að beita pneumatic snúningshreyfingum á ýmis eldfimt, ætandi, rykugt, sterkt segulsvið, geislun, titring og tæringu innanhúss eða úti og eru mikið notaðar í raforku, jarðolíu, málmvinnslu, olíu, jarðgasi, bæjum, byggingum og öðrum sviðum. Efnaiðnaður, olíuhreinsun, námuvinnsla, orkuver, málmvinnsla, bygging, lyf, matvæli, jarðgas, vísindarannsóknir o.fl.
Framboðsgeta
Framboðsgeta: 10000 einingar á mánuði, Pneumatic Rotary Actuator
Pökkun og afhending
Upplýsingar um pökkun:
1) Sérstök öskju með froðupökkun inni
2) Krossviðarhylki fyrir sjóflutninga
3) Krossviðarbretti fyrir flugsendingar
Brottfararhöfn: Shanghai, Kína
Leiðslutími:
|
Magn (einingar) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Áætlað Tími (dagar) |
Vörur á lager |
7 |
20 |
Á að semja |
Þjónustan okkar
1) 7x24 tíma símalína
2) Strangt gæðaeftirlit
3) Góð gæði á hagstæðu verði
4) Frábær eftir-þjónusta
5) Tækniaðstoð á netinu
6) Fljótur afhendingartími
Um okkur:
Wuxi Xinming Auto-Control Valves Co., Ltd. sérhæfir sig í framleiðslu ISO9001-vottaðra XM röð lofthreyfinga og sjálfvirkra stjórnventla, í samræmi við ISO5211/DIN3337/VDI/VDE-3845/NAMUR staðla. Með háþróaðri rannsóknar- og þróunargetu og framleiðsluaðstöðu þjóna vörur okkar fjölbreyttum atvinnugreinum, þar á meðal olíu- og gas-, efna- og orkuverum, sem felur í sér skuldbindingu okkar til „Tækni í fyrsta lagi, gæði framúrskarandi“ með nýstárlegum lausnum og áreiðanlegum frammistöðu.
