Vörukynning
Pneumatic Rack and Pinion Actuator, einnig þekkt sem takmarkaður snúningshólkur, er snúningsvirkja sem er notaður til að snúa, opna, loka, blanda, sveifla, staðsetja, stýra og fleiri vélrænni aðgerðir sem fela í sér takmarkaða snúning. lokar, kúluventlar og vélar með snúningshreyfingu sjálfkrafa. Nákvæmar deyja-steypu álfelgur tvöfaldar rekki stimplar með harðri oxunarmeðferð bæta snúningshorn nákvæmni og vinnulíf. Stýrikerfið með harða oxun getur á áhrifaríkan hátt forðast rispuna.
Fljótlegar upplýsingar

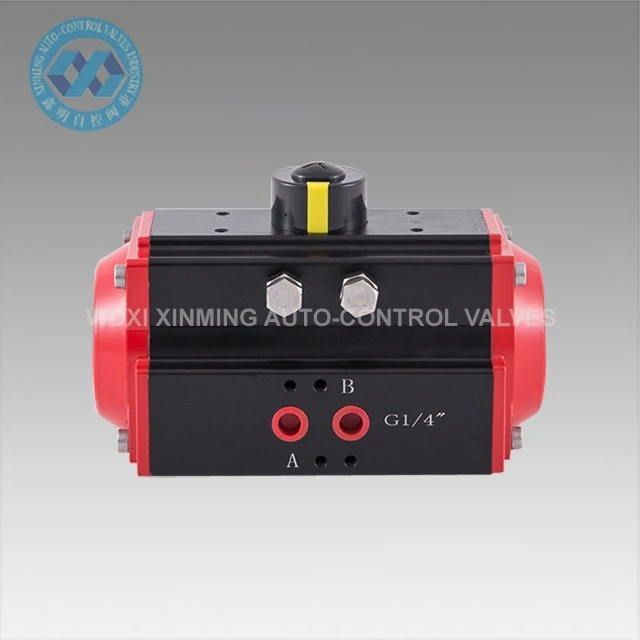

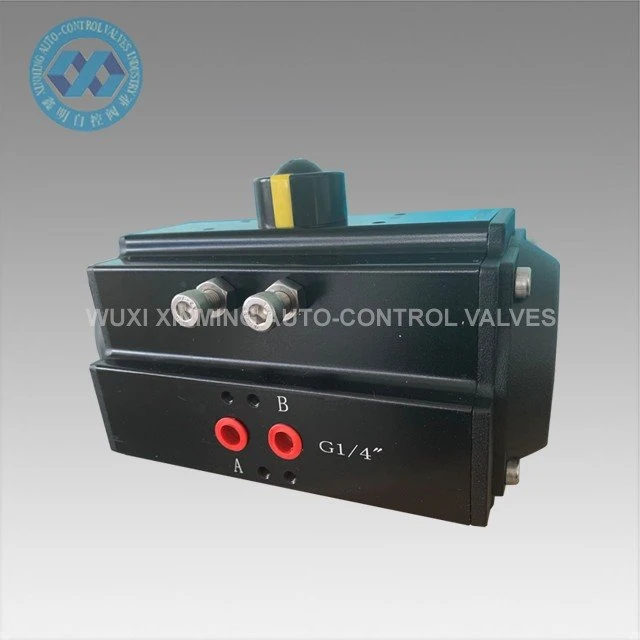

Vöruheiti: Pneumatic Rack and Pinion Actuator
Vörumerki: XM og OEM er einnig samþykkt
Stærð hreyfils: 32mm-400mm
Snúningshorn: 0 ° ~ 90 ° (± 5 °)
Vinnuhitastig: -20 ℃ ~ +80 ℃ (staðall)
-40 ℃ ~ +80 ℃ (lágt hitastig)
-15 ℃ ~ 150 ℃ (hár hiti)
Loftþrýstingur: 0,2 ~ 0,8 MPa, hámark 10Mpa
Efstenging: VDI/VDE3845 NAMUR
Neðri tenging: ISO 5211 og DIN3337
Efni: Ál
Uppbygging: rekki og tannhjóli, tvískiptur rekki stimplar
Yfirborðsmeðferð hreyfils: svart anodized
Endalok litur: svart grár, svartur, dökkblár, himinblár, rauður, appelsínugulur, grænn osfrv.
Vottun: CE, ATEX, SIL3, ISO9001: 2016
Tæknilegur breytur
XM PNEUMATIC RACK AND PINION ACTUATOR OUTPUT TORQUE TABLE
Fyrirmynd | Inntak loftþrýstingur (eining: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Tog útgangs loftþrýstings (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Varahlutir og efni
Málskýring
Framboðsgeta
Framboðsgeta: 10000 einingar á mánuði Pneumatic Rotary Actuator
Pökkun&magnari; Afhending
Upplýsingar um pökkun: 1). aðskild öskju með froðuumbúðum að innan
2). krossviðurkassi fyrir sjóflutninga
3). Krossviður bretti fyrir flugsendingu
Brottfararhöfn: Shanghai, Kína
Leiðslutími:
Magn (einingar) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Áætlun Tími (dagar) | Vörur á lager | 7 | 20 | Að semja |
Kostur
1) Allir mikilvægir varahlutir yrðu meðhöndlaðir með harðri anodization til að auka styrk að miklu leyti til að tryggja góða afköst og skyldulíf.
2) Öll ferli eru einskiptismótuð af CNC til að tryggja nákvæmni ferlisins og skyldulíf.
Algengar spurningar
Spurning 1: Greiðsluskilmálar getu?
A 1: T/T, L/C, Western Union.
Spurning 2: Viðskiptaskilmálar?
A 2: Í samræmi við Incoterms 2010, venjulega með EXW, FOB Shanghai, CFR, CIF og DDU.
Spurning 3: Gildi tilvitnunar?
A 3: Innan 30 daga.
Spurning 4: Sendingarhættir?
A 4: Á sjó, með flugi, með tjáningu eða með járnbraut.
Spurning 5: Ábyrgð?
A 5: Eitt árs gæðaábyrgð ókeypis og ævilangt greidd þjónusta.
Spurning 6: Uppsetning og þjálfun?
A 6: venjuleg myndbandsleiðbeiningar fyrir uppsetningu. Ef þörf krefur, greidd erlend verkfræðiþjónusta veitt.
