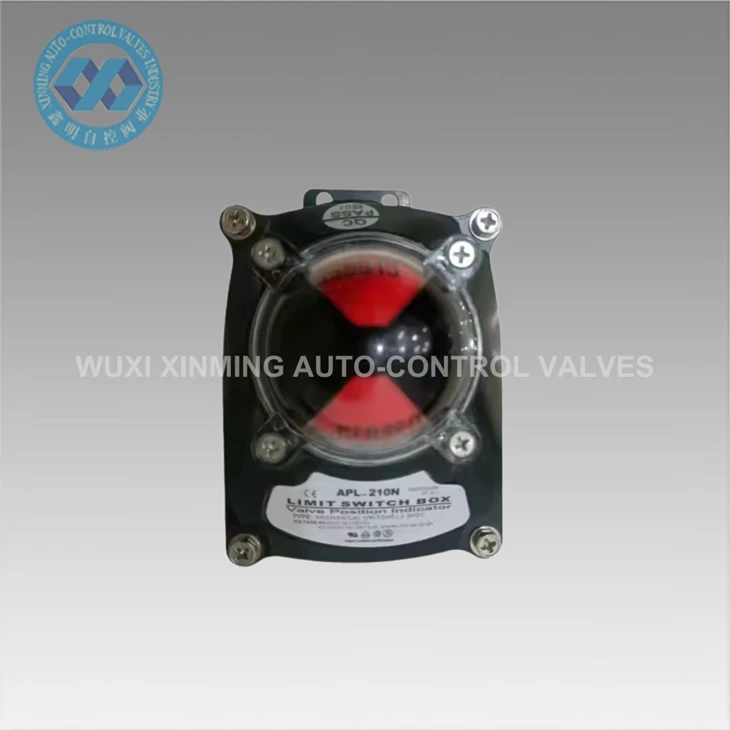

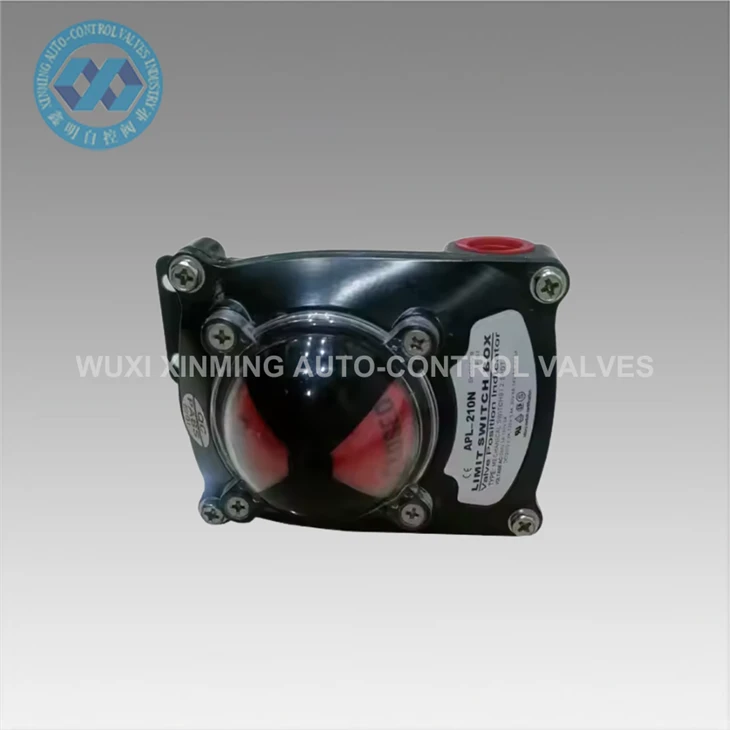

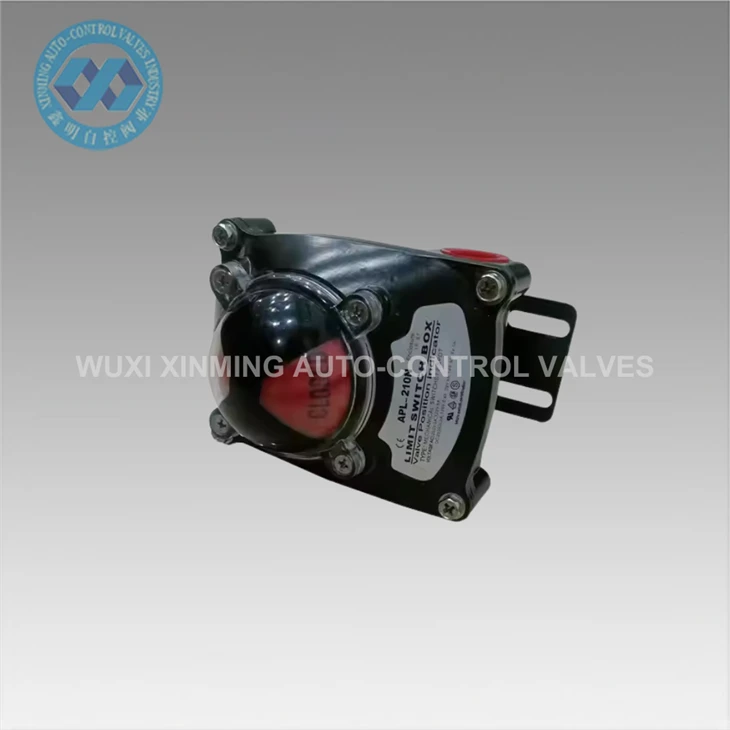

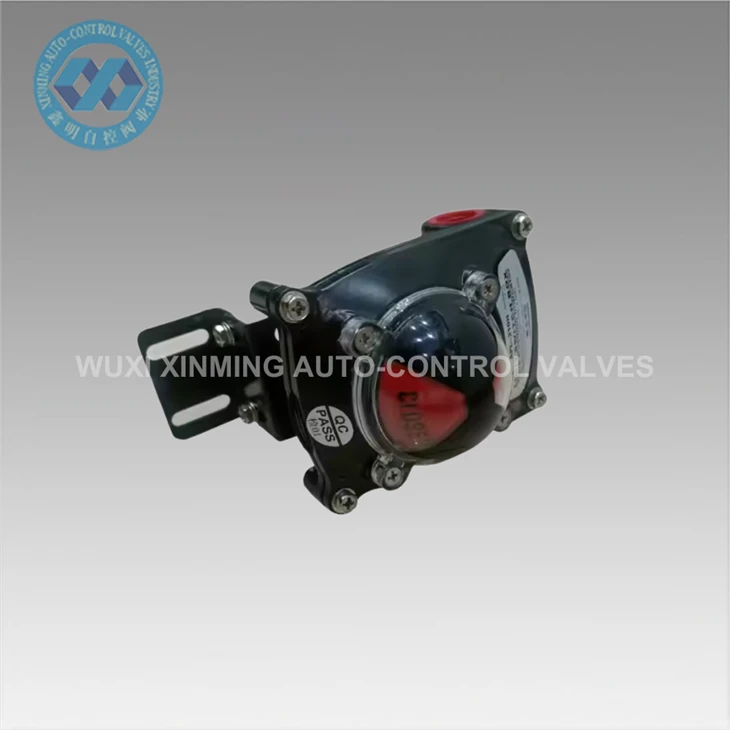

Pneumatic Valve Mechanical APL-210N Limit Switch

Vöruyfirlit

APL-210N Mechanical Limit Switch Box er hannað fyrir nákvæma vísbendingu um lokastöðu og endurgjöf í sjálfvirknikerfum í iðnaði. Það er mikið notað á pneumatic snúningsstýringar og fjórðungssnúningsventla, svo sem kúluventla og fiðrildaloka, til að veita áreiðanleg opnun/loka stöðumerki til stýrikerfa.

Þessi takmörkunarrofabox breytir vélrænni snúningi ventilstilsins í rafmagnsrofamerki í gegnum innri kambás, sem tryggir nákvæma stöðuvöktun meðan á sjálfvirkri ventilaðgerð stendur. Það er nauðsynlegur þáttur í vinnsluiðnaði þar sem rauntíma-viðbrögð við lokustöðu er nauðsynleg fyrir örugga og stöðuga kerfisstýringu.

Vinnureglu

APL-210N er settur ofan á pneumatic stýrisbúnað og vélrænt tengdur við lokastöngina. Þegar lokinn snýst á milli 0 gráður og 90 gráður snýst kamburinn inni í rofaboxinu í samræmi við það og kveikir á innri vélrænu rofanum.

Þessir rofar senda ON/OFF merki til PLC eða stýrikerfa, sem gefur til kynna hvort lokinn sé í alveg opinni eða alveg lokaðri stöðu. Sjónræn vísir á efri hlífinni veitir skýra staðfestingu á staðnum án þess að opna tækið.

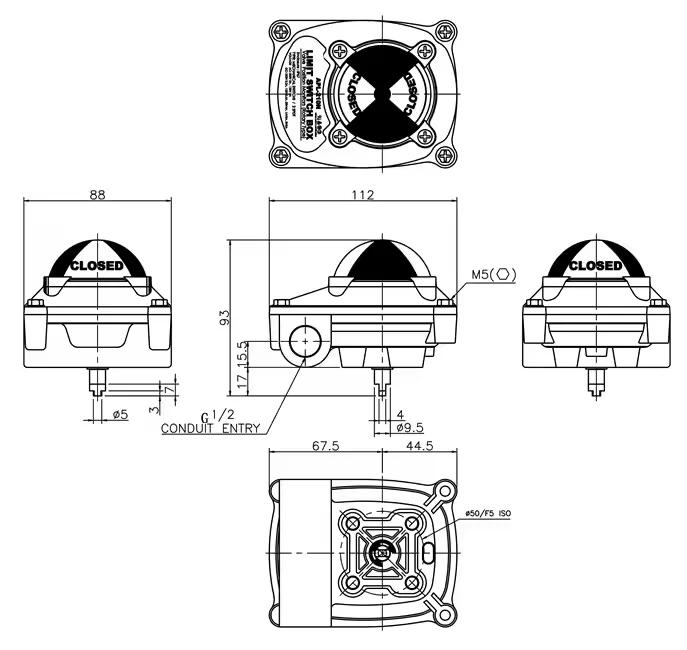

Tæknilýsing

Umsóknir

APL-210N takmörkunarrofakassinn er mikið notaður í sjálfvirknikerfum í iðnaði sem krefjast endurgjöf á lokastöðu:

• Olíu- og gasleiðslulokastýringarkerfi
• Vatnshreinsun og frárennslisaðstaða
• Efnavinnslustöðvar
• Orkuvinnslukerfi
• Iðnaðarferli sjálfvirkni línur
• Loftræstikerfi og almenn flæðistýringarkerfi

Í dæmigerðri notkun er hann settur upp á pneumatic stýrisbúnaði sem knýr fiðrildaloka, þar sem hann tilkynnir stöðugt um opnun/lokun lokans aftur í stjórnklefann til að tryggja örugga eftirlit með ferlinu.
