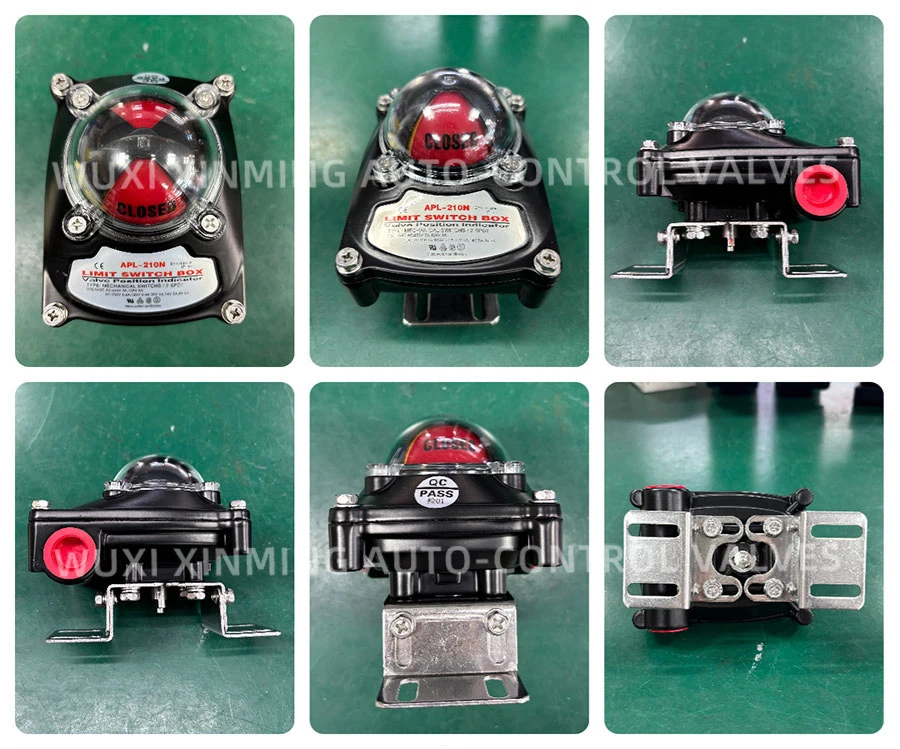

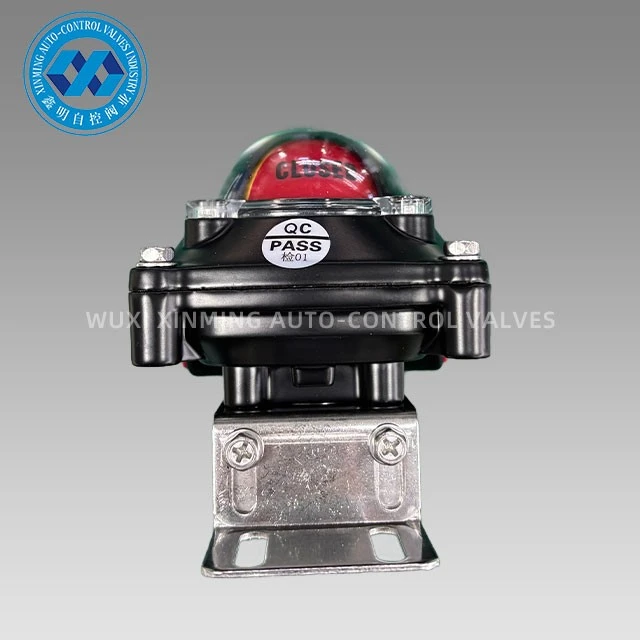

APL-210N takmörkunarrofaboxið er hannað fyrir áreiðanlega lokastöðuviðbrögð í pneumatic stýrikerfi sem notuð eru í iðnaðar sjálfvirkni. Það gefur skýra opna/loku vísbendingu og rafmagnsrofamerki til að styðja við eftirlit og stjórnun á fjórðungssnúningalokum eins og kúlulokum og fiðrildalokum.

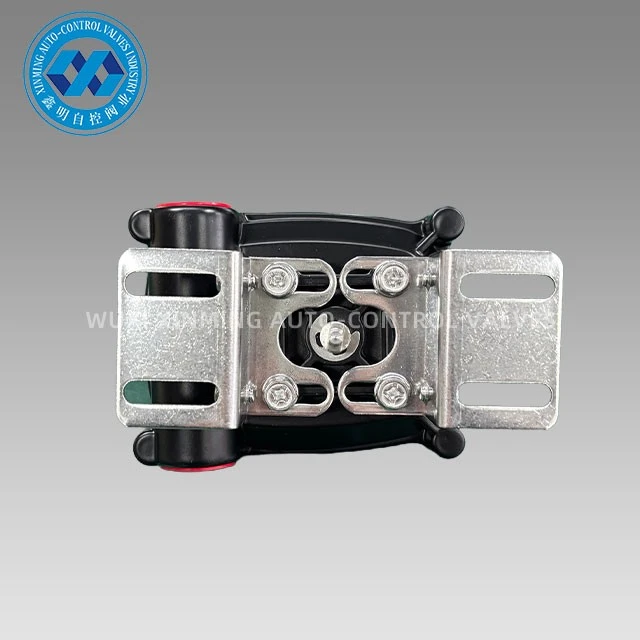

Tækið er fest beint á stýrisbúnaðinn og breytir hreyfingu snúningsloka í vélrænar rofaaðgerðir. Þessi merki eru venjulega send til PLC eða DCS kerfi, sem gerir nákvæma staðfestingu á lokastöðu í vinnslustýringu og öryggissamlæsingu.
Vörulýsing
| Fyrirmynd | APL-210N |
| Efni | Útsteypa úr áli/ryðfríu stáli (304/316) |
| Skel |
IP67 |
| Umhverfishiti | -25 gráður ~ +85 gráður |
| Stöðuvísir | á-gulum; slökkt á-rauðu |
| Kapalinngangur | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
Húsnæðishönnun og umhverfisvernd
Hlífin er fáanleg í álsteypu-steyptu eða ryðfríu stáli (304/316), allt eftir tæringar- og endingarkröfum.
- Álhúsnæði: almenn iðnaðarþjónusta
- Hús úr ryðfríu stáli: ætandi eða úti á landi
IP67 verndareinkunnin tryggir viðnám gegn ryki og tímabundinni vatnsdýfingu, sem gerir það hentugt fyrir óvarinn vettvangsuppsetningu.
Vélrænt stöðuviðbragðskerfi
Innri kaðalls-drifinn vélbúnaður veitir beina virkjun vélrænna rofa sem byggjast á snúnings ventils.

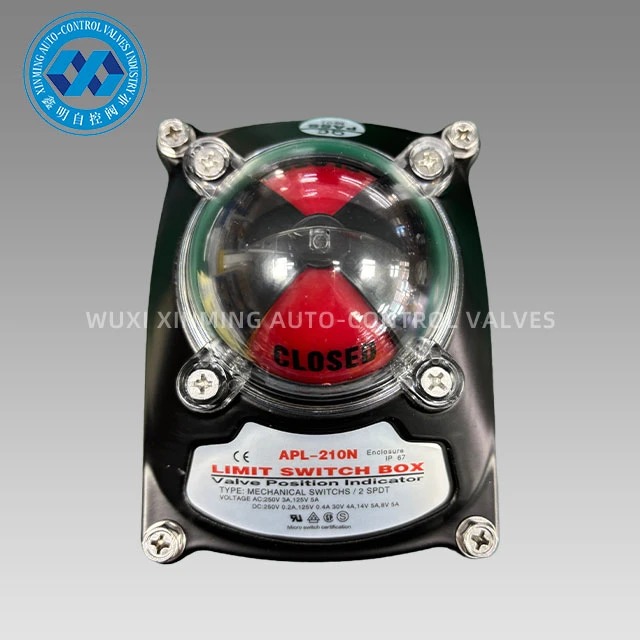

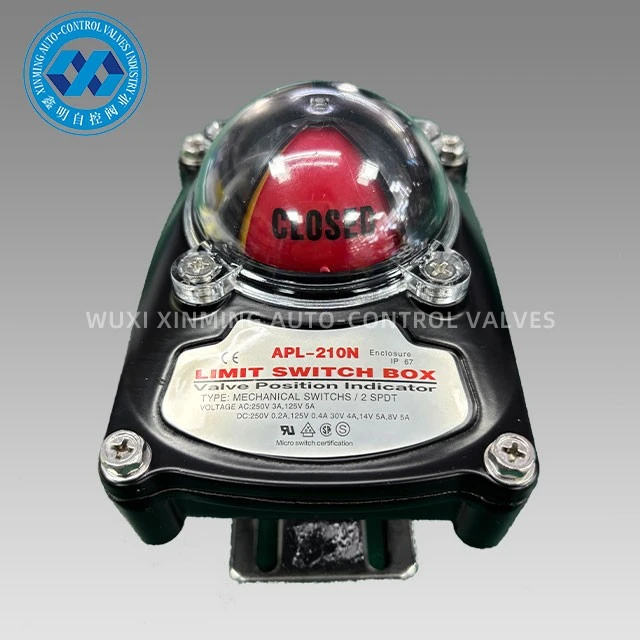

Stöðuvísun er veitt með sjónrænum vísi:
- Gulur: loki opinn
- Rauður: loki lokaður
Þetta gerir beina sannprófun á vettvangi á lokastöðu án aðgangs að stjórnkerfi.

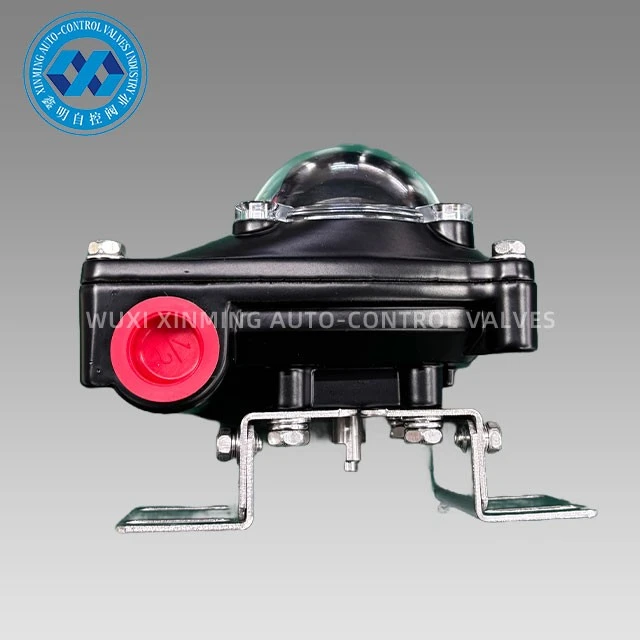

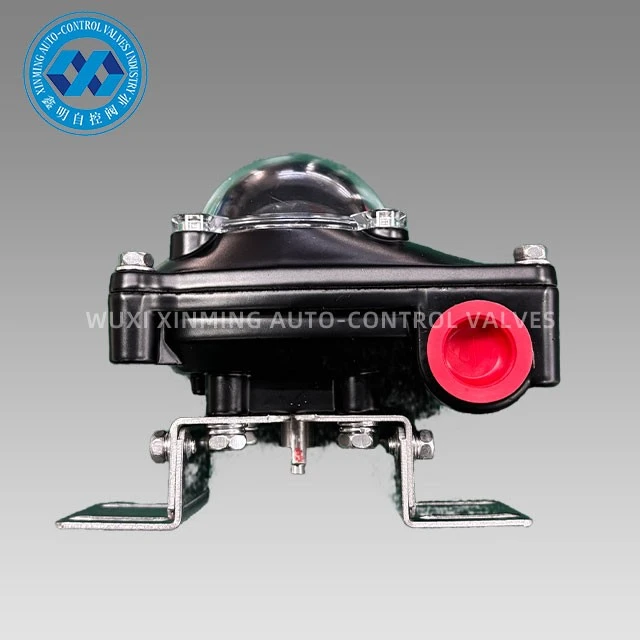

Rafmagnssamþætting og kapalinngangur
APL-210N styður margar stillingar á kapalinngangi fyrir alþjóðlegt uppsetningarsamhæfi:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Þessi sveigjanleiki styður samþættingu í mismunandi svæðisstaðla og stýrisstýringararkitektúra.
Umsóknarsvið
APL-210N er notað í ventla sjálfvirknikerfi sem krefjast áreiðanlegrar stakrar stöðuviðbrögð, þar á meðal:
- Pneumatic stýrir samsetningar
- Fjórðungs-snúningsventilakerfi
- Innviði olíu- og gasleiðslu
- Efnavinnslustöðvar
- Vatns- og frárennsliskerfi
- Almennt iðnaðarferliseftirlit
Vélrænir takmörkrofakassar eru áfram mikið notaðir í sjálfvirkni í iðnaði vegna umburðarlyndis þeirra við aðstæður á vettvangi, fyrirsjáanlegrar rofahegðun og samhæfni við staðlaða stýrisviðmót. APL-210N er staðsett fyrir forrit þar sem styrkleiki og samkvæmni í rekstri er sett í forgang fram yfir háþróaða greiningarvirkni.
