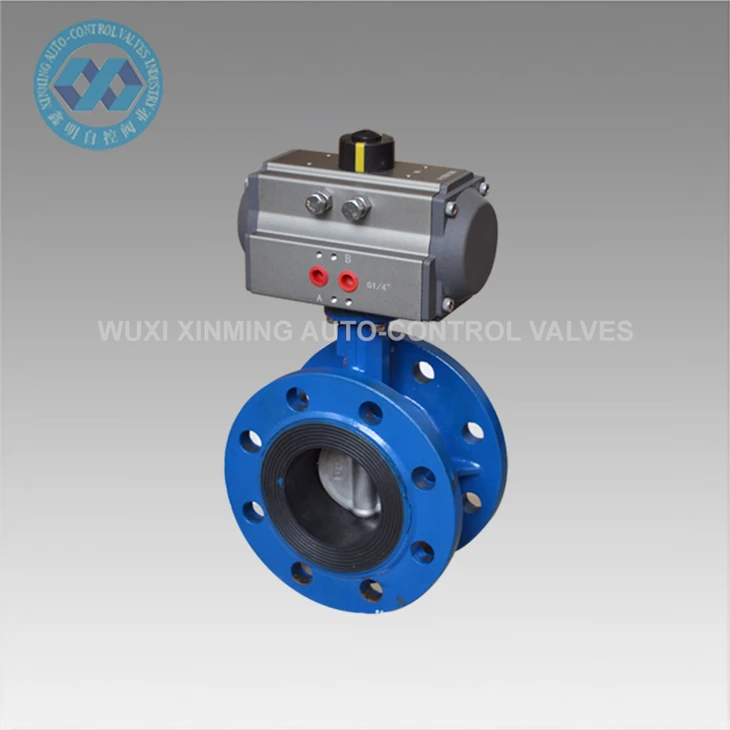

Skipulagsaðgerðir
Loki líkami: Venjulega með hringlaga uppbyggingu gerir þessi hönnun kleift að mýkra vökvaflæði innan lokans og dregur úr rennslisþol. Lokalíkaminn er gerður úr ýmsum efnum, sem oft er með steypujárni, steypustáli og ryðfríu stáli, sem hægt er að velja í samræmi við mismunandi notkunarumhverfi og miðlungs einkenni.
Fiðrildi plata: Það er lykilþáttur lokans, settur upp á lokastöngina og í diskaformi. Brún fiðrildaplötunnar er venjulega sérstaklega meðhöndluð til að tryggja þétt passa við lokasætið og ná góðum þéttingaráhrifum. Efni fiðrildaplötunnar passar venjulega við lokann og í sumum sérstökum forritum eru húðun eða fóðringar notuð til að bæta tæringarþol hans.
Loki stilkur: Notað til að tengja stýrivélina og fiðrildaplötuna og sendi tog til að gera fiðrildaplötunni kleift að snúa um ás lokans og átta sig þannig á opnun og lokun lokans. Ventil stilkurinn þarf að hafa nægjanlegan styrk og stífni til að tryggja að hann afmyndast ekki eða brotna við tíð notkun og háa þrýstingsskilyrði.
Þéttingarbygging: Felur almennt í sér sætisþéttingu og stilkur þéttingu. Þétting sætisins notar venjulega teygjanlegt efni eins og gúmmí og polytetrafluoroethylene til að koma í veg fyrir miðlungs leka; STEM þéttingin notar pökkun þéttingu eða vélrænni þéttingu til að tryggja þéttingu stofnhlutans.
Stýrivél: Hinn algengi er pneumatic stýrivélin, sem knýr opnun og lokun lokans í gegnum þjappað loft. Það eru tvenns konar stýrivélar: tvöfalt leiklist og einstök leiklist. Tvöfaldur leikari getur veitt drifkraft í tvær áttir en stakur stýrimaðurinn treystir á vor til endurstillingar.
Umsóknarreitir
Efnaiðnaður: Í efnaframleiðsluferlinu er krafist nákvæmrar stjórnunar á ýmsum ætandi miðlum eins og sýru, basa og saltlausnum. Vegna góðrar tæringarþols og þéttingarafkasta er pneumatic fiðrildalokinn mikið notaður í efnafræðilegum leiðslum kerfum til að stjórna flæði og þrýstingi miðilsins.
Orkuiðnaður: Í kælivatnskerfinu, desulfurization kerfinu og gufukerfi virkjana þarf að stjórna miklu magni af vatni og gufu. Pneumatic fiðrildalokinn getur fljótt brugðist við stjórnunarmerkjum, náð nákvæmri stjórnun á vökvanum og tryggt eðlilega notkun raforkuframleiðslu.
Matvæla- og drykkjariðnaður: Þessi atvinnugrein hefur miklar kröfur um hreinlæti og öryggi. Efnið í pneumatic fiðrildalokanum uppfyllir venjulega staðla í matvælum og einfalda uppbygging hans er auðvelt að þrífa og sótthreinsa. Það er hægt að nota það til að flytja og stjórna vökva eins og mjólk, ávaxtasafa og bjór.
Pappírsiðnaður: Í papermaking ferli er krafist nákvæmrar flæðisstýringar á kvoða, vatni og efnafræðilegum efnum. Pneumatic fiðrildaventillinn getur aðlagast hörðu vinnuumhverfi pappírsiðnaðarins, starfað stöðugt og áreiðanlegt og bætt framleiðslugetu og gæði vöru.
Heyrnarmeðferðariðnaður: Notað við flæðisstýringu í frárennsli, reglugerð og meðferðarferlum. Þar sem skólp inniheldur mikið magn af óhreinindum og ætandi efnum, gerir tæringarþol og slitþol pneumatic fiðrildaventilsins það að kjörið val fyrir fráveitu meðferðarkerfi.
Forskriftir
Nafnþvermál: Algengt að nafnþvermál er á bilinu DN50 til DN3000, sem hægt er að velja í samræmi við mismunandi leiðslustærðir og flæðiskröfur.
Nafnþrýstingur: Almennt eru ýmsar forskriftir eins og PN10, PN16, PN25 og PN40. Notendur geta ákvarðað viðeigandi nafnþrýstingseinkunn í samræmi við vinnuþrýsting leiðslukerfisins.
Tengingaraðferð: Innihalda aðallega Wafer - Type, Flange - Type og Lug - Type tengingar. Tengingin sem gerð er í skífunni er samningur í uppbyggingu og auðvelt að setja upp; Tengingin með flans - gerð hefur háa tengingu styrk og innsiglunarafköst; Tengingin á gerðinni er hentugur við tilefni þar sem krafist er tíðar í sundur og uppsetningu.
Rekstrarhiti: Það fer eftir mismunandi efnum og þéttingarefni, vinnsluhitastig pneumatic fiðrildaventilsins er mismunandi. Almennt er vinnuhitastig fiðrildaventils með gúmmíþéttingu á milli - 20 gráðu og 80 gráðu, en fiðrildaloki með pólýtetrafluoroethylen innsigli getur virkað venjulega á hitastigssviðinu - 40 gráðu til 200 gráðu.
Kostir
Einföld uppbygging: Í samanburði við aðrar tegundir loka hefur pneumatic fiðrilda loki tiltölulega einfalt uppbygging með færri íhlutum. Þetta hefur í för með sér lægri framleiðslukostnað og þægilegri uppsetningu og viðhald.
Lágt rennsli viðnám: Þegar fiðrildaplötan er í opnu ástandi er hún nánast að öllu leyti innan vökvagöngunnar og veldur litlum viðnám gegn vökvanum. Þetta getur í raun dregið úr orkunotkun og bætt rekstrar skilvirkni kerfisins.
Fljótleg opnun og lokun: Pneumatic stýrivélin getur fljótt brugðist við stjórnunarmerkjum, sem gerir fiðrildaplötunni kleift að klára opnunar- eða lokunaraðgerðina á stuttum tíma, sem er hentugur við tilefni þar sem skjót flæði aðlögun er nauðsynleg.
Góð afköst reglugerðar: Með því að breyta snúningshorni fiðrildaplötunnar er hægt að stjórna flæði og þrýstingi vökvans nákvæmlega og ná línulegri aðlögun til að mæta þörfum mismunandi vinnuaðstæðna.
Létt: Vegna einfaldrar uppbyggingar þess er lokar líkami og fiðrildaplata venjulega úr léttum efnum, sem gerir allt lokaljósið í þyngd og auðvelt að setja upp og meðhöndla.
Ókostir
Takmarkaður innsiglunarárangur: Þrátt fyrir að pneumatic fiðrilda loki geti veitt góðan þéttingarafköst almennt, samanborið við nokkra háa lokunarloka, hefur þéttingarárangur hans enn ákveðnar takmarkanir. Í háum þrýstingi, háum tómarúmi eða tilefni með mjög miklum þéttingarkröfum, gæti það ekki uppfyllt notkunarkröfur.
Tiltölulega þröngt viðeigandi þrýstingur og hitastigssvið: Takmarkað af efni og uppbyggingu er viðeigandi þrýstingur og hitastigssvið pneumatic fiðrildaventilsins tiltölulega þröngt og það er ekki hentugur fyrir öfgafullan þrýsting, öfgafullan hátt - hitastig eða mjög lágt hitastig.
Veik veðurþol: Fiðrildaplötan er tilhneigð til að klæðast undir skurðarvirkni vökvans, sérstaklega í vökva sem innihalda svifryk, og slitfyrirbæri er augljósara, sem mun hafa áhrif á þjónustulífið og innsigli afköst lokans.
